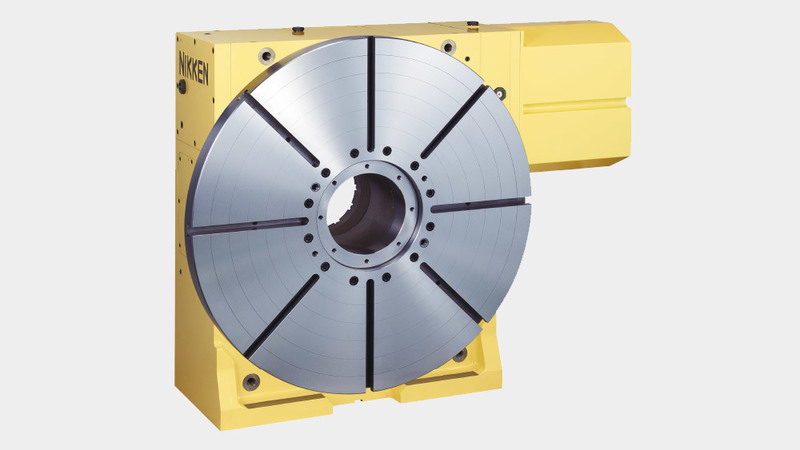

Con un'elevata precisione e durata senza pari, la tavola rotante standard CNC1003 è la soluzione ideale per il taglio profondo di materiali altamente rigidi e persino per il taglio in troncatura e piombo per pezzi di grandi dimensioni.

Con un grande foro passante e un potente sistema di bloccaggio, la CNC1003 mantiene alta precisione e prestazioni anche dopo un uso a lungo termine, offrendo elevata resistenza e rigidità.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

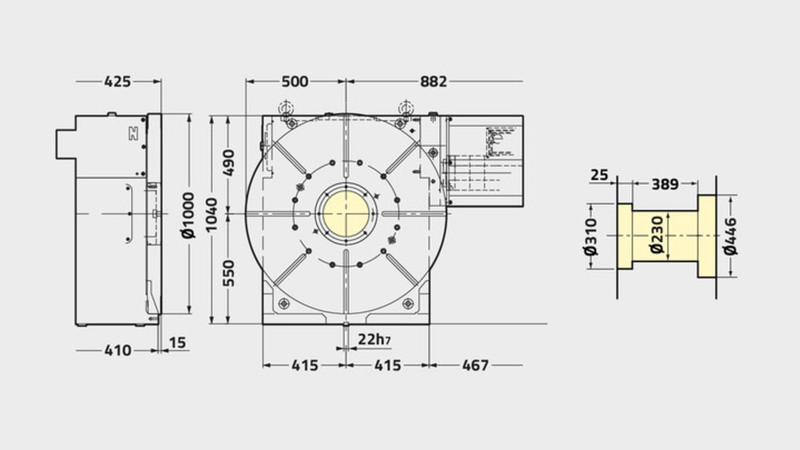

CNC1003
Diametro piastra frontale [Ømm] 1000
Gamma / tipo di tabella Extra grande
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 230
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 550
Larghezza della scanalatura a T [mm] 22 (Optional)
Sistema di bloccaggio Idraulico
Coppia di serraggio [Nm] 7000
Inerzia tavola all'albero motore [Kg m2 x 103] 6.3
Servomotore [min1] αiF30·2000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 5.5
Rapporto di riduzione totale 1/360
Precisione dell'indicizzazione [sec] 15
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 2210
Max. Carico di lavoro verticale sulla tavola [Kg] 2000
Max. Carico di lavoro orizzontale sulla tavola [Kg] 4000
Max. Carico di spinta orizzontale sulla tavola [N] 281250
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 20067
Max. Carico di spinta sulla tavola [FxL Nm] 42190
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 300
Max. Inerzia di lavoro [Kg m2] 234
Coppia motrice [Nm] 3168
