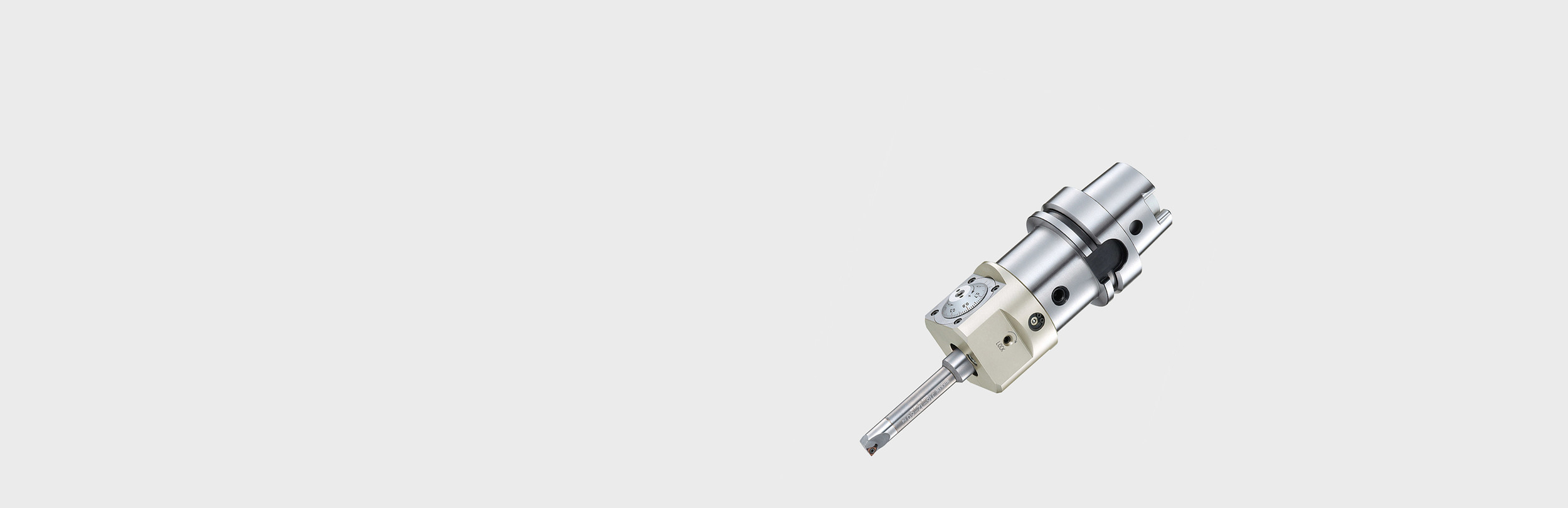

Per una versatilità ottimale, il sistema di perforazione modulare per DJ di NIKKEN adotta semplicemente due dimensioni di testa insieme a una gamma sempre crescente di punte noiose. Ciò rende NIKKEN DJ perfetto per soddisfare le esigenze di processi noiosi più piccoli.

Il sistema consente una precisione e una regolazione al micron per soddisfare qualsiasi esigenza e materiale, semplicemente sostituendo la punta di alesatura. Il campo di regolazione fornito dalla testa di alesatura rimane lo stesso, con l'aumento del diametro a gradino che viene  ottenuto dalla punta di alesatura scelta.

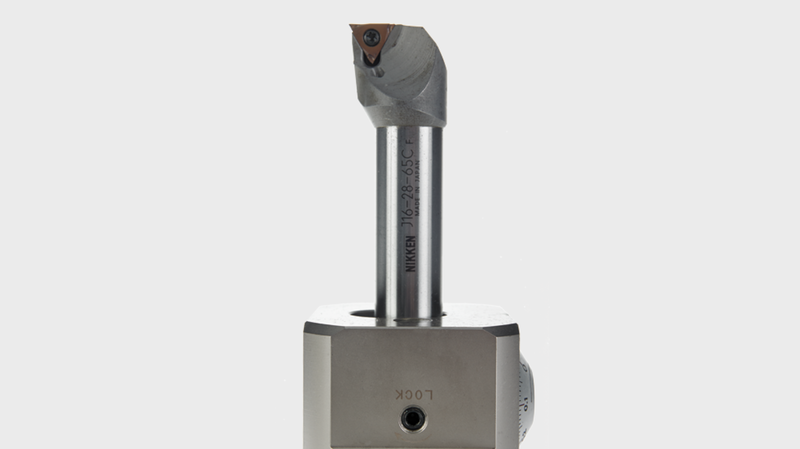

Il NIKKEN DJ è dotato di un corpo principale / testa con un quadrante di regolazione al micron che aziona una slide contenente un foro per montare un'ampia gamma di punte di barenatura.

Basato su due dimensioni di testine DJ ognuna con un  range dimensionale di utilizzo, utilizzabili   nella maggior parte dei processi richiesti.

Il nostro quadrante di regolazione DJ è molto preciso e presenta un quadrante principale graduato contrassegnato con incrementi di 0,01 mm accanto a un alloggiamento  detto nonio che viene letto utilizzando una scala di 0,005 mm - l'utilizzo di questa soluzione combinata garantisce una regolazione semplice e un'alesatura di alta precisione.

Come affermato in precedenza, la testata modulare per DJ di NIKKEN è disponibile in due dimensioni:

  • DJ3 - Gamma di alesatura da 3,0 mm a 28,0 mm.
  • DJ8 - Gamma di alesatura da 5,0 mm a 50,0 mm.

Le punte DJ Boring,in generale, sono dotate di steli in metallo duro pieno per prestazioni ottimali e capacità antivibranti disponibili in due gamme: J10 (per DJ3) e J16 (per DJ8).

Abbiamo anche a disposizione l'adattatore 9DJ8-J10-ADP che consente di utilizzare le punte di alesatura J10 più piccole insieme alla testa di alesatura DJ8

Le opzioni per il modello DJ includono la possibilità per la centratura attraverso la fornitura di refrigerante (contattateci) e anche un 'boxed set' completo, che contiene una testa di barenatura e una selezione di pezzi di brenatura - controlla il catalogo per maggiori dettagli.

  • Regolazione al micron semplice, precisa e accurata

  • Punte di alesatura in metallo duro di serie per annullare le vibrazioni

  • Nuovo manicotto adattatore disponibile - DJ8 può utilizzare punte di barenatura DJ3

BROCHURE BARENATURA

(PDF - 70.4 MB)

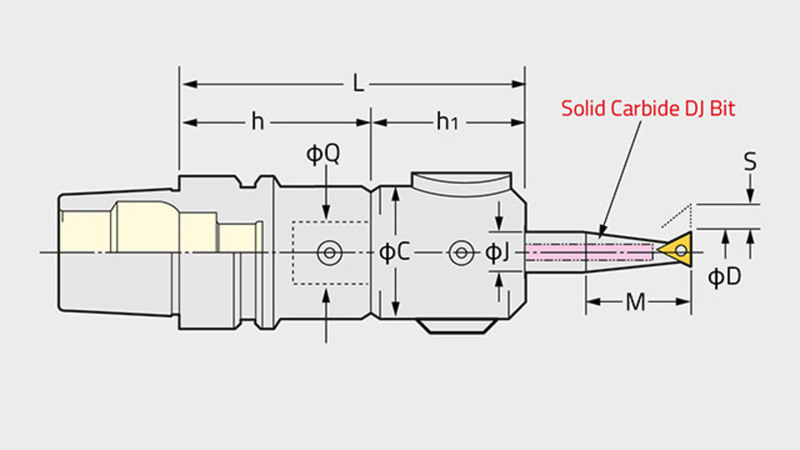

SHANK BORING ARBOR DISTANZIALE / PIASTRA TESTA / CARTUCCIA / BIT DIA 'D' MIN DIA 'D' MAX PROFONDITÀ DI FORATURA 'H' INSERIRE APPLICAZIONE
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-3-14 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-3-14 3.0 8.0 14.0 ~ Finishing
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-30 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-5-30 5.0 15.0 30.0 CC03 Finishing
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-35 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-5-35 5.0 15.0 35.0 CC03 Finishing
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-8-35 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-8-35 8.0 18.0 35.0 3MP Finishing
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-8-40 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-8-40 8.0 18.0 40.0 3MP Finishing
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-8-55 BT40 BT40-Q26-50 ~ Q26-DJ3-40A-BD + J10-8-55 8.0 18.0 55.0 3MP Finishing
HSK63A-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-30 HSK63A HSK63A-Q26-50 ~ Q26-DJ3-40A-BD + J10-5-30 5.0 15.0 30.0 CC03 Finishing
HSK63A-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-35 HSK63A HSK63A-Q26-50 ~ Q26-DJ3-40A-BD + J10-5-35 5.0 15.0 35.0 CC03 Finishing
HSK63A-Q26-50 + ~ + Q26-DJ8-44AN-BD + J16-5-25 HSK63A HSK63A-Q26-50 ~ Q26-DJ8-44AN-BD + J16-5-25 5.0 15.0 25.0 CC03 Finishing
HSK63A-Q26-50 + ~ + Q26-DJ8-44AN-BD + J16-5-35 HSK63A HSK63A-Q26-50 ~ Q26-DJ8-44AN-BD + J16-5-35 5.0 15.0 35.0 CC03 Finishing
HSK63A-Q26-95 + ~ + Q26-DJ3-40A-BD + J10-5-30 HSK63A HSK63A-Q26-95 ~ Q26-DJ3-40A-BD + J10-5-30 5.0 15.0 30.0 CC03 Finishing
HSK63A-Q26-95 + ~ + Q26-DJ3-40A-BD + J10-5-35 HSK63A HSK63A-Q26-95 ~ Q26-DJ3-40A-BD + J10-5-35 5.0 15.0 35.0 CC03 Finishing
HSK63A-Q26-95 + ~ + Q26-DJ8-44AN-BD + J16-5-25 HSK63A HSK63A-Q26-95 ~ Q26-DJ8-44AN-BD + J16-5-25 5.0 15.0 25.0 ~ Finishing
HSK63A-Q26-95 + ~ + Q26-DJ8-44AN-BD + J16-5-35 HSK63A HSK63A-Q26-95 ~ Q26-DJ8-44AN-BD + J16-5-35 5.0 15.0 35.0 CC03 Finishing
