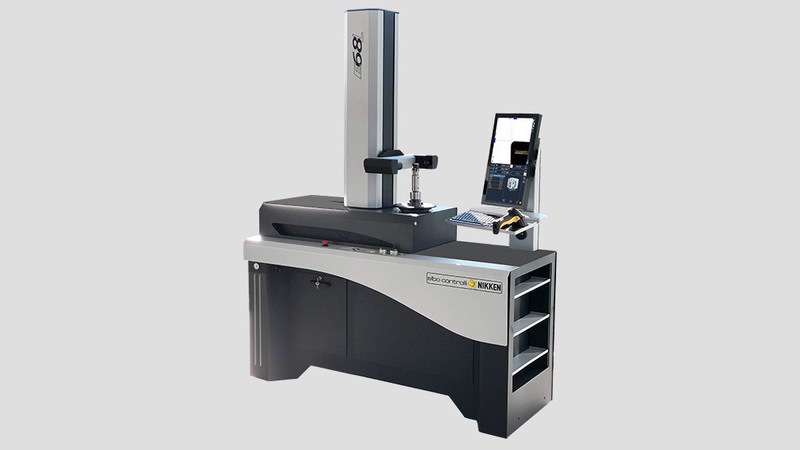

Il nostro presetting E68L è una macchina di fascia alta, sviluppata come opzione "top-level". La struttura, il design e le caratteristiche tecniche (soprattutto elettronica e software) offrono notevoli vantaggi rispetto al resto della nostra gamma di preset.

Il preset E68L è basato a terra, base e colonna sono in granito naturale e la struttura è monoblocco in acciaio. Il preset è equipaggiato con telecamera digitale, schermo touch screen e PC industriale. Questa nuova elettronica, insieme al potente software, offre una semplicità operativa e funzionale che non è seconda a nessuno.

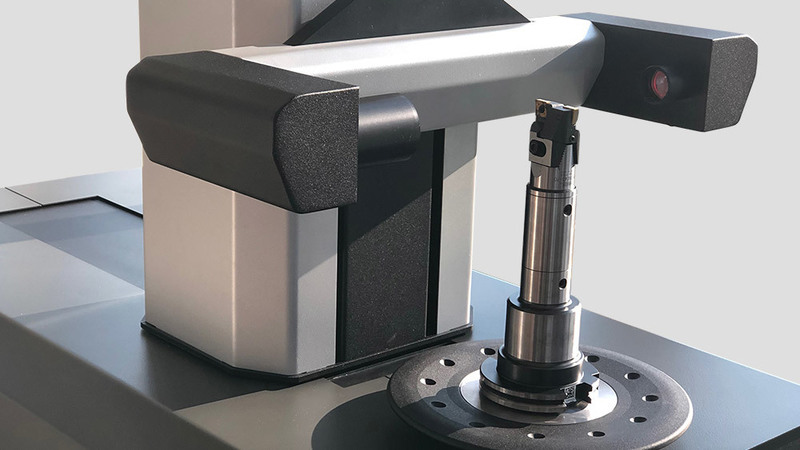

Il portamandrino rotante è intercambiabile per ogni tipo di attacco mandrino ed è composto da un unico elemento, eliminando l'utilizzo di adattatori e quindi evitando di introdurre errori di accoppiamento. Il bloccaggio utensili è meccanico motorizzato universale per utensili ISO/BT/HSK/attacco poligonale. Questo sistema è più simile a un mandrino di una macchina utensile che a un mandrino di un preset utensili!

  • La movimentazione assi di E68L è motorizzata, senza alcun contatto dell'operatore con la colonna.

  • L'innovativo pacchetto software integra un sistema completo di gestione utensili e una porta di rete.

  • Funzione di importazione ed esportazione profili CAD in formato DXF.

Movimentazione assi

La movimentazione assi di E68L è motorizzata, senza alcun contatto dell'operatore con la colonna. Questo sistema aumenta drasticamente la precisione e la ripetibilità della macchina rispetto a quelle che incorporano il movimento tramite una maniglia manuale montata sulla colonna.

Pacchetto software

L'innovativo pacchetto software integra un sistema completo di gestione utensili e una porta di rete. Lavorando tramite il sistema DNC, il software converte i dati utensile misurati e li trasforma in linguaggio macchina per il caricamento diretto nel controllo numerico della macchina e nelle pagine di offset utensile associate.

Funzionalità

Ulteriori funzionalità includono la possibilità di importare ed esportare profili CAD in formato DXF, in modo da sovrapporli al profilo utensile per un controllo dettagliato

Preset E68L

Catalogo generale

(PDF - 61.1 MB)

E68L Series Brochure

(PDF - 10.9 MB)

Preset E68LA

(PDF - 167 KB)

CARATTERISTICHE TECNICHE

Campo di misura: diametro max 600 mm (raggio 300 mm); altezza max 800 mm.

Trasduttori lineari in vetro ottico con supporto in granito naturale ELBO CONTROLLI NIKKEN tipo SLIDE GS371 certificate HP laser. Risoluzione assi: X = 1 μm, Z = 1 μm.

Equipaggiamento meccanico, elettronico e ottico standard:

  • Base e colonna in granito naturale per garantire la massima precisione: max errore linearità 2 μm/m certificazione con livella elettronica millesimale Taylor Hobson ris.1 μm/m.
  • Struttura macchina monoblocco in acciaio, basata a terra con 4 appoggi regolabili antivibranti.
  • Portamandrino rotante intercambiabile ISO/BT/HSK/VDI … etc. (da specificare) massimo errore run-out < 2 μm.
  • Index mandrino in quattro posizioni angolari: 0°-90°-180°-270°.
  • Sistema identificazione portamandrino (SP-ID) con tecnologia NFC per il riconoscimento automatico del portamandrino dopo ogni cambio.
  • Guide lineari: 2 guide asse X; 1 guida asse Z.
  • Pattini (5) a doppio ricircolo di sfere lubrificati a vita.
  • Bloccaggio utensili meccanico motorizzato universale (per utensili ISO/BT/HSK/attacco poligonale da specificare).
  • Freno pneumatico della rotazione del portamandrino con 3 pistoni a 120°.
  • Movimentazione assi motorizzato.
  • Pannello comandi con volantini micrometrici e pulsanti per spostamenti rapidi 2,5 m/min.
  • Spirale di Archimede a carico costante per contro reazione forza di gravità masse mobili.

Sistema di visione per misura utensili ed ispezione tagliente composta da:

  • Sensore C-MOS area immagine inquadrata 8 x 8 mm.
  • Ingrandimenti 32X.
  • Obiettivo bi-telecentrico.
  • Illuminatore: episcopico lente toroidale e led rossi circolari; diascopico led puntiforme rosso.

Interfaccia Operatore macchina attraverso:

  • Monitor Touch Screen TFT 22” Full HD.
  • Processore Intel Quad Core.
  • Sistema operativo UBUNTU LINUX 14.04 LTS.
  • Memorizzazione dati su disco allo stato solido SSD.
  • 4 porta LAN.
  • 1 porta LAN cablata e connessione Wireless.

Software standard:

  • Interfaccia operatore-macchina semplice e intuitiva grazie a tutte le funzioni presenti in un’unica schermata (icone ISO 7000).
  • Facilità d’uso grazie al touchscreen integrato.
  • Gestione origini macchine CNC e adattatori.
  • Creazione liste utensili e/o singolo utensile. Possibilità di creare formati personalizzti.
  • Gestione misure teoriche e tolleranze.
  • Set utensili e generatore universale Post Processor.
  • Cambio assegnazione origine macchina CNC automatico.
  • Report di stampa liste utensili.
  • Importazione disegni in formato DXF sovrapponibili al profilo utensile.
  • Acquisizione del profilo utensile esportabile in formato DXF.
  • Predisposizione al funzionamento con infrastruttura TID per l’identificazione utensili con codice Datamatrix.
  • Predisposizione al funzionamento con portacodici magnetici (tipo Balluff, escluso hardware).
  • Doppio sistema operativo e doppio monitor per permettere l’integrazione con software integrato di gestione utensili TP32 di Elbo Controlli NIKKEN (opzione disponibile).
  • Protezione antipolvere nel periodo di inutilizzo.

Ingombri: L = 1700 mm, H = 2300 mm, D = 700 mm. Peso netto: 570 kg.

E68L
Misura asse X (Diametro) 600
Misura asse Z (Lunghezza) 800
Base e colonna in granito naturale
Portamandrino intercambiabile
Visualizzazione asse C corpo mandrino e portamandrino
Errore di concetricità massimo del portamandrino intercambiabile 2µm
Rotazione automatica del mandrino
Index mandrino in quattro posizioni angolari: 0°-90°-180°-270°
Freno rotazione mandrino Pneumatic 3 pistons @ 120º
Sistema di identificazione mandrino (riconoscimento NFC)
Sistema di bloccaggio Mechanic
Funzione ispezione utensile
Sistema tripla telecamera Elbo Controlli NIKKEN (ispezione tagliente)
Risoluzione sistema telecamera principale
Campo di misura sistema di visione Elbo Controlli NIKKEN (sensore C-MOS area inquadrata) 8mm x 8mm
Campo di misura sistema di visione doppia telecamera (area inquadrata)
Ingrandimento telecamera principale 32X
Ingrandimento sistema doppia telecamera
Risoluzione assi riga ottica certificata Elbo Controlli NIKKEN
Risoluzione assi riga ottica GS371 in granito naturale certificata Elbo Controlli NIKKEN 1µm
Monitor touch screen (interfaccia operatore) TFT 22" HD Colour Touch Screen
Tastiera e mouse
Elettronica/Processore Industrial Motherboard with Intel Processor
Firmware/Sistema Operativo Ubuntu Linux LTS
Archivio dati SSD
Tool manager software ELBO CONTROLLI NIKKEN E68L software
Gestione set utensili e generatore universle Post Processor
Creazione e importazine file DXF
Predisposizone per lettura / scrittura Balluff (hardware Balluff richiesto)?
Predisposizone per TID Elbo Controli NIKKEN?
Predisposizone per TP32 Elbo Controli NIKKEN?
Predisposizone per IS "Soluzione Integrata" Elbo Controli NIKKEN con doppio monitor e doppio sistema operativo (opzione)?
