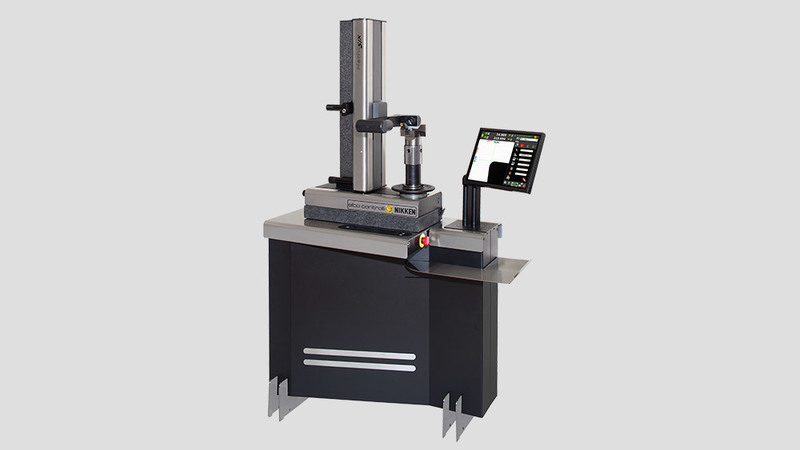

Preset Hathor SIX

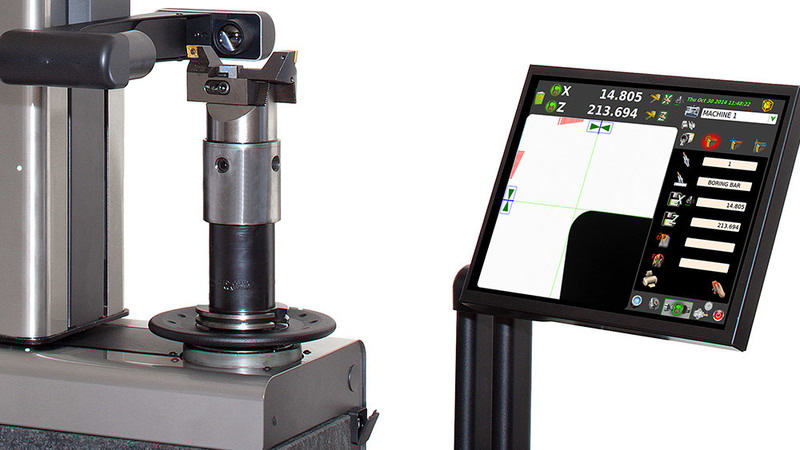

Il preset Hathor SIX è basato a terra, base e colonna sono in granito naturale e la struttura è in acciaio inox ad alta resistenza meccanica e inalterabilità nel tempo. Il preset è equipaggiato con una telecamera digitale e uno schermo touch screen. Questa nuova elettronica offre una semplicità operativa e funzionale che non è seconda a nessuno.

Dotato di un nuovo sistema di controllo elettronico: un potente PC fanless con sistema operativo Linux per la gestione integrata delle funzioni di misura / ispezione utensile, origini macchina e set utensili. Facilità di utilizzo grazie al touch screen integrato.

Sistema portautensili

Il portamandrino rotante è intercambiabile per ogni tipo di attacco mandrino ed è composto da un unico elemento, eliminando l'utilizzo di adattatori e quindi evitando di introdurre errori di accoppiamento. Hathor SIX è dotato di un innovativo sistema di bloccaggio meccanico motorizzato con conferma elettronica del bloccaggio dell'utensile (ora disponibile anche come opzione per adattarsi ai codoli dell'utensile HSK).

Pacchetto software

Il nostro modello Hathor SIX include anche il pacchetto software TdSIX. Lavorando tramite il sistema DNC, il software converte i dati utensile misurati e li trasforma in linguaggio macchina per il caricamento diretto nel controllo numerico della macchina e nelle pagine di offset utensile associate.

CARATTERISTICHE TECNICHE

Campo di misura: diametro max 400 mm (raggio 200 mm); altezza max 600 mm.

Equipaggiamento meccanico, elettronico e ottico standard:

• Base e colonna in granito naturale per garantire la massima precisione: max errore linearità 2 μm/m certificazione con livella elettronica millesimale Taylor Hobson ris.1 μm/m.
• Trasduttori lineari in vetro ottico ELBO CONTROLLI NIKKEN tipo AS 371 certificate HP laser: risoluzione assi: X = 1 μm, Z = 1 μm.
• Struttura macchina in acciaio alta resistenza meccanica e inalterabilità nel tempo, basata a terra.
• Portamandrino rotante intercambiabile ISO/BT/HSK/VDI … etc. (da specificare) massimo errore run-out < 2 μm. Index mandrino in quattro posizioni angolari: 0°-90°-180°-270°.
• Guide lineari: 2 guide asse X; 1 guida asse Z.
• Pattini (4) a doppio ricircolo di sfere lubrificati a vita.
• Bloccaggio universale utensili meccanico motorizzato gestito via software (solo per utensili ISO).
• Freno pneumo-meccanico della rotazione del portamandrino.
• Spirale di Archimede a carico costante per contro reazione forza di gravità masse mobili.

Sistema di visione per misura utensili ed ispezione tagliente composta da:

• Sensore C-MOS area immagine inquadrata 6,4 x 6,4 mm.
• Ingrandimenti 30X.
• Obiettivo bi-telecentrico.
• Doppietti lenti a basso F/Number per eliminare l’errore cerchio di nitidezza.
• Illuminatore: episc. lente toroidale e led rossi circolari; diasc. led puntiforme rosso.

Interfaccia Operatore macchina attraverso:

• Monitor Touch Screen TFT 15”.
• Processore Intel I3 Quad Core.
• Sistema operativo UBUNTU LINUX 14.04 LTS.
• Memorizzazione dati su disco allo stato solido SSD.
• Gestione blocco assi X e Z ad una velocità di traslazione inferiore a 2 mm/sec.

Software standard:

• Interfaccia operatore-macchina semplice e intuitiva grazie a tutte le funzioni presenti in un’unica schermata.
• Facilità d’uso grazie al touchscreen integrato.
• Gestione origini macchine CNC e adattatori.
• Creazione liste utensili e/o singolo utensile.
• Cambio assegnazione origine macchina CNC automatico.
• Set utensili e generatore universale Post Processor.
• Report di stampa liste utensili.
• Gestione misure teoriche e tolleranze.
• Protezione antipolvere nel periodo di inutilizzo.

Ingombri: L = 1240 mm, H = 1840 mm, P = 558 mm. Peso netto: 185 kg.
